При параллельной работе нескольких генераторов на общие шины распределения возникают две независимые задачи распределения мощности: распределение активной нагрузки (киловатты) и распределение реактивной нагрузки (киловары). Если первая задача связана с регулированием оборотов приводных двигателей, то вторая решается через координированное управление системами возбуждения генераторов. Без специализированной автоматики распределения реактивной мощности возникает риск появления токов уравнивания между параллельно работающими генераторами — реактивных токов, циркулирующих между обмотками статоров без полезной выработки, но создающих дополнительные тепловые нагрузки и ускоряющих деградацию изоляции.
ValtaVen-RLSU — российское устройство распределения реактивной нагрузки производства ГК Технодар, разработанное в рамках программы импортозамещения и являющееся прямым функциональным аналогом устройства DEIF LSU-122DG. Устройство внесено в Реестр российской промышленной продукции (ПП РФ №719 от 17.07.2015), элементная база основана на отечественном микроконтроллере «Комдив-МК», встроенное программное обеспечение зарегистрировано в Реестре российского ПО.
В этой статье подробно разбираем, как работает ValtaVen-RLSU, для каких объектов он подходит, какие технические характеристики обеспечивает, как выглядит типовая схема подключения и в чём заключаются ключевые отличия от зарубежных аналогов.
Что такое реактивная мощность и зачем её распределять между генераторами
Реактивная мощность — часть полной мощности генератора, связанная с обменом энергии между элементами электрической цепи, имеющими реактивные свойства (индуктивности и ёмкости). В отличие от активной мощности, которая совершает полезную работу, реактивная мощность не преобразуется в тепло, свет или механическое движение, но необходима для создания магнитных полей в электродвигателях, трансформаторах и других индуктивных потребителях. Измеряется в вольт-амперах реактивных (вар) или киловарах (квар).
В энергосистемах с преобладанием индуктивной нагрузки (асинхронные двигатели, силовые трансформаторы, дроссели) реактивная мощность всегда присутствует и должна быть выработана генераторами. Источником реактивной мощности генератора является система возбуждения — постоянный ток в обмотке возбуждения создаёт магнитное поле ротора, и чем выше ток возбуждения, тем больше реактивной мощности выдаёт генератор.
При параллельной работе двух и более генераторов на общие шины каждый из них должен выдавать долю реактивной мощности, пропорциональную своей номинальной полной мощности. Если же баланс нарушен — например, ток возбуждения одного генератора задан выше, чем у другого, — между генераторами через шины начинают циркулировать реактивные токи (токи уравнивания). Эти токи ничего не дают потребителям, но греют обмотки и силовые цепи, ускоряют выработку ресурса и увеличивают потери в системе.
Распределение реактивной нагрузки между параллельно работающими генераторами осуществляется через координированное управление автоматическими регуляторами напряжения (АРН/AVR) — устройство распределения снижает или повышает задание АРН для каждого генератора так, чтобы реактивная мощность распределялась пропорционально. Дополнительная задача — поддержание заданного уровня напряжения на шинах сети. Эту двойную задачу автоматически решает ValtaVen-RLSU
Назначение и область применения ValtaVen-RLSU
Устройство ValtaVen-RLSU предназначено для координации работы систем возбуждения параллельно работающих генераторов и для поддержания требуемого режима напряжения в сети. Устройство осуществляет управление в трёх режимах:
- В одиночном режиме устройство регулирует напряжение генератора, поддерживая его на заданном уровне. Этот режим применяется, когда генератор работает автономно.
- При параллельной работе с внешней сетью устройство регулирует реактивную мощность, выдаваемую генератором в сеть. Напряжение в этом случае определяется внешней сетью.
- При параллельной работе нескольких генераторов между собой устройство одновременно поддерживает заданное напряжение на шинах и обеспечивает пропорциональное распределение реактивной нагрузки между всеми ДГА.
Все блоки ValtaVen-RLSU в электростанции должны быть подключены к общему преобразователю напряжения. Это позволяет управлять напряжением всех генераторов одновременно при их параллельной работе.
Типовые объекты внедрения
ValtaVen-RLSU применяется в следующих сегментах:
- Промышленные предприятия с собственной электростанцией или системой резервного электроснабжения, где параллельная работа двух и более ДГА требует координации систем возбуждения.
- Суда с электродвижением и суда с традиционной судовой энергетической установкой. ГРЩ комплектуется устройствами распределения реактивной нагрузки для совместной работы судовых ДГА.
- Нефтегазовая отрасль — буровые установки, нефтяные платформы, дизельные электростанции на удалённых объектах.
- Объекты коммунальной и инфраструктурной энергетики — дизельные электростанции с несколькими параллельно работающими ДГА.
- Малая распределённая генерация — объекты собственной выработки электроэнергии.
Принцип действия ValtaVen-RLSU
Алгоритм работы устройства состоит из трёх последовательных этапов: непрерывное измерение, вычисление реактивной мощности и формирование управляющих команд на АРН.
Этап 1. Непрерывное измерение параметров
Устройство подключается к двум измерительным цепям. Цепь напряжения подключается к выходам генератора, цепь тока — через трансформаторы тока. Цифровой сигнальный процессор устройства производит измерения с высокой частотой дискретизации.
Поддерживается два способа подключения. 1var — однофазное подключение, при котором измерение производится по одной фазе. 1var3 — один трансформатор тока на трёхфазную сеть с симметричной нагрузкой, измерение по одной фазе с автоматическим пересчётом на трёхфазную систему.
Этап 2. Вычисление реактивной мощности
Принцип измерения реактивной мощности основан на определении величины I × sin(Φ), где I — действующее значение тока, Φ — фазовый угол между током и напряжением. Цифровая обработка сигнала обеспечивает точность измерения даже при коэффициенте несинусоидальности напряжения до 15% и тока до 40%.
Параллельно через цифровую линию связи между блоками ValtaVen-RLSU происходит обмен данными о текущих значениях реактивной мощности каждого агрегата. Это позволяет каждому устройству вычислить среднюю реактивную нагрузку системы и определить, насколько реактивная мощность «своего» генератора отклоняется от целевой доли.
Этап 3. Управление АРН
Если реактивная мощность генератора отличается от заданной доли в общей нагрузке, устройство выдаёт команды на автоматический регулятор напряжения (АРН/AVR) через релейные выходы «напряжение больше» и «напряжение меньше» — две пары сухих контактов. АРН в соответствии с этими командами изменяет ток возбуждения генератора, что приводит к изменению выдаваемой реактивной мощности.
Параллельно осуществляется стабилизация напряжения на шинах системы. Реализована защита от токов уравнивания, что предотвращает перегрев обмоток генераторов, вызванный циркуляцией реактивных токов между параллельно работающими ДГА.
Функции устройства ValtaVen-RLSU
ValtaVen-RLSU выполняет полный набор функций, необходимых для интеграции в современные системы управления электроэнергетикой:
- Распределение реактивной нагрузки между параллельно работающими генераторами пропорционально их номинальной мощности.
- Работа в одиночном режиме с поддержанием заданного напряжения и в параллельном режиме с распределением реактивной нагрузки.
- Встроенный преобразователь реактивной мощности — устройство выдаёт измеренное значение реактивной мощности в систему верхнего уровня без необходимости установки отдельного преобразователя.
- Светодиодная индикация работы и состояния устройства, режимов работы и активированных выходов на лицевой панели.
- Защита от токов уравнивания — предотвращение перегрева обмоток генераторов при параллельной работе.
- Цифровые интерфейсы RS-485 и Ethernet — подключение к АСУ ТП.
Технические характеристики ValtaVen-RLSU
Полный набор технических параметров устройства приведён в таблице ниже.
| Параметр | Значение |
|---|---|
| Входные цепи | |
| Номинальное измеряемое напряжение AC | до 690 В |
| Перегрузочная способность по напряжению (длительная) | 1,2 × Uн |
| Перегрузочная способность по напряжению (до 10 с) | 2 × Uн |
| Длительная перегрузочная способность по току | 4 × Iн |
| Максимальный измеряемый ток | 6 А |
| Диапазон рабочих частот | 40 – 70 Гц |
| Нагрузка на вход напряжения | 2 кОм/В |
| Нагрузка на вход тока (при Iн) | не более 0,5 ВА/фазу |
| Точность и регулирование | |
| Собственное время запаздывания | ≤ 20 мс |
| Точность распределения реактивной нагрузки | не более 10 % от меньшего генератора |
| Минимальная разность реактивных мощностей | 3 % от меньшего генератора |
| Минимальное время включения (TN) | 25 – 500 мс |
| Зона пропорциональности (XP) | ±50 % или ±10 Uн |
| Зона нечувствительности по мощности | ±0,5 % |
| Зона нечувствительности по напряжению | ±1 % |
| Температурный дрейф уставок (на 10 °C) | ≤ ±0,2 % |
| Нормальная работа при THD напряжения | не более 15 % |
| Нормальная работа при THD тока | не более 40 % |
| Выходные реле | |
| Макс. коммутируемое напряжение AC | 240 В |
| Макс. коммутируемое напряжение DC | 30 В |
| Максимальный ток выходных реле | 7 А |
| Управление напряжением больше/меньше | 2 сухих контакта |
| Реле статуса (твердотельное, I < 100 мА) | 1 шт. |
| Питание и подключение | |
| Напряжение питания DC | 24 В |
| Потребляемая мощность | не более 10 Вт |
| Сечение слаботочных проводов | 0,5 – 2,5 мм² |
| Сечение силовых проводов | 0,5 – 10 мм² |
| Конструкция и условия эксплуатации | |
| Степень защиты корпуса (ГОСТ 14254) | IP40 |
| Степень защиты клемм (ГОСТ 14254) | IP20 |
| Электромагнитная совместимость | IEC/EN 61000-6-1/2/3/4 |
| Габаритные размеры (В × Г × Ш) | 100 × 41 × 178 мм |
| Масса | не более 0,55 кг |
Конструкция в форм-факторе щитового модуля шириной 178 мм позволяет устанавливать устройство в стандартные распределительные щиты как при новом строительстве, так и при модернизации существующих ГРЩ.

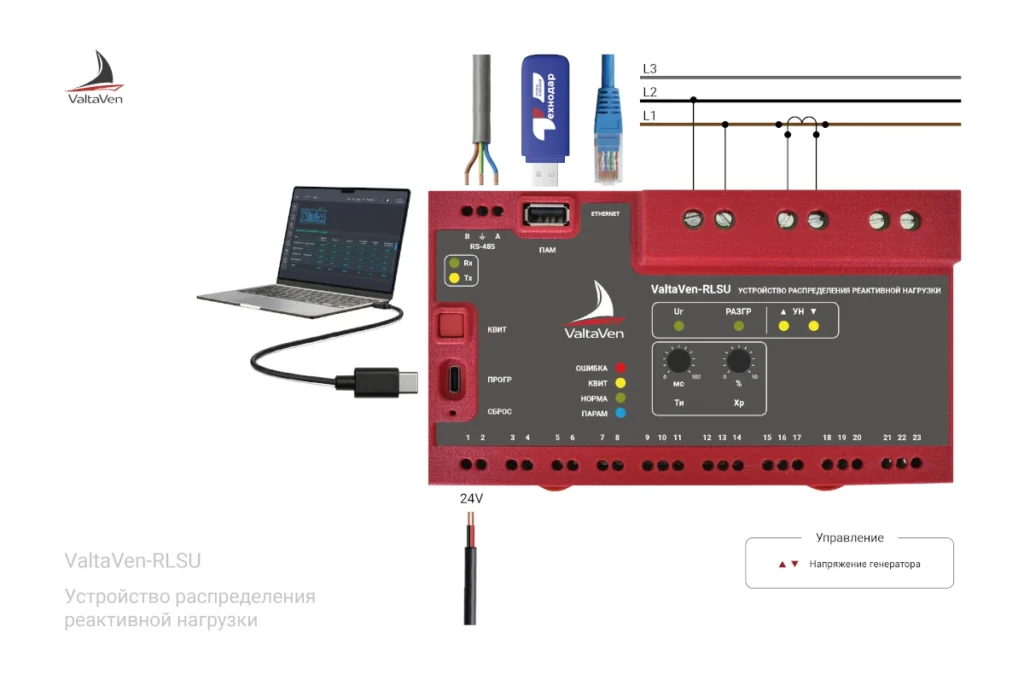

Схема подключения ValtaVen-RLSU
Типовая схема подключения устройства распределения реактивной нагрузки к ГРЩ включает несколько групп цепей.
Измерительные цепи
К устройству подключаются два измерительных входа. Вход напряжения — измерение трёхфазного напряжения генератора, подключение через измерительные трансформаторы напряжения при сетях выше 690 В или напрямую при сетях 0,4 кВ. Вход тока — измерение фазных токов генератора через трансформаторы тока. Способ подключения зависит от выбранного варианта измерения: для 1var — одна фаза, для 1var3 — также одна фаза с одним трансформатором тока на симметричную трёхфазную сеть.
Подключение к общему преобразователю напряжения
Все блоки ValtaVen-RLSU электростанции должны быть подключены к общему преобразователю напряжения. Это техническое требование обеспечивает корректную работу алгоритма распределения реактивной нагрузки и позволяет одновременно управлять напряжением всех параллельно работающих генераторов.
Цепи управления
- «НАПР+» и «НАПР−» — две пары сухих контактов на АРН/AVR генератора, изменяющие задание возбуждения. Контакты замыкаются на время, пропорциональное величине рассогласования по реактивной мощности.
- «СТАТУС» — твердотельное реле с током коммутации до 100 мА для передачи сигнала готовности устройства в систему верхнего уровня.
Цифровая линия связи между блоками
Все блоки ValtaVen-RLSU, установленные на параллельно работающих ДГА, объединяются цифровой линией связи через RS-485 интерфейс по топологии «шина».
Цепи питания
Питание устройства — от штатного источника постоянного тока 24 В. Потребляемая мощность не превышает 10 Вт.
Цифровые интерфейсы
- RS-485 — для подключения к контроллерам АСУ ТП по протоколу Modbus RTU.
- Ethernet — для интеграции в корпоративные и промышленные сети передачи данных (поддержка Modbus TCP).
Сравнение ValtaVen-RLSU с зарубежными аналогами
Прямой функциональный аналог ValtaVen-RLSU на российском рынке — устройство распределения реактивной мощности DEIF LSU-122DG датского производителя DEIF A/S. Также к функциональным аналогам можно отнести продукцию SELCO, Schneider Electric, Siemens.
| Категория | ValtaVen-RLSU | DEIF LSU-122DG / зарубежные аналоги |
|---|---|---|
| Производство | Россия | Дания / ЕС |
| Программное обеспечение | Российское ПО (Реестр Минцифры) | Зарубежное ПО |
| Микроконтроллер | Комдив-МК (Россия) | Импортный |
| Реестр РФ №719 | Внесено | Не входит |
| Допуск к госзакупкам и тендерам ОПК | Есть | Ограничен / отсутствует |
| Стоимость | Конкурентная (значительно ниже) | Высокая |
| Сроки поставки | Короткие, склад в РФ | Длительные, риски логистики |
| Гарантия | Расширенная | Стандартная производителя |
| Сервис на территории РФ | Прямой от производителя | Ограничен |
| Языки интерфейса и документации | Русский | Английский (русский — частично) |
| Корпус и форм-фактор | 100 × 178 × 48 мм, IP40/IP20 | Аналогичный щитовой формат |
| Цифровые интерфейсы | RS-485, Ethernet | RS-485, Ethernet (зависит от модели) |
Ключевые причины выбора ValtaVen-RLSU
В условиях текущей геополитической обстановки и санкционных ограничений зарубежные производители щитовой автоматики либо ушли с российского рынка, либо существенно усложнили условия поставок. Это создаёт три критических риска для эксплуатирующих организаций:
1. Срыв сроков ввода объектов в эксплуатацию из-за невозможности своевременной поставки зарубежных компонентов.
2. Отсутствие сервисной поддержки при выходе устройств из строя в процессе эксплуатации.
3. Невозможность участия в государственных и оборонных тендерах, которые требуют применения продукции из Реестра российской промышленной продукции (ПП РФ №719).
ValtaVen-RLSU решает все три проблемы: производство и склад на территории России, прямая сервисная поддержка от производителя ГК Технодар, наличие в Реестре №719 и Реестре российского ПО.
Преимущества ValtaVen-RLSU
Помимо собственно функционального соответствия зарубежным аналогам, ValtaVen-RLSU имеет ряд существенных преимуществ:
- Конкурентная цена. Стоимость устройства значительно ниже сопоставимых зарубежных моделей при сохранении технического уровня.
- Расширенные гарантийные обязательства. Условия гарантии от ГК Технодар превышают стандартные условия зарубежных производителей.
- Российская элементная база. Микроконтроллер Комдив-МК, российские печатные платы, отечественный корпус. Это обеспечивает независимость от санкционных ограничений на поставку компонентов.
- Российское ПО в Реестре Минцифры. Встроенное программное обеспечение зарегистрировано в Едином реестре российских программ для ЭВМ и баз данных.
- Допуск к гостендерам. Внесение в Реестр российской промышленной продукции (ПП РФ №719 от 17.07.2015) обеспечивает соответствие требованиям государственных и муниципальных закупок, а также закупок субъектов 223-ФЗ.
- Цифровые интерфейсы по умолчанию. RS-485 и Ethernet входят в базовую комплектацию.
- Короткие сроки поставки. Производство на территории РФ исключает зависимость от международной логистики.
- Локальный сервис и техподдержка. Прямая связь с инженерами производителя, документация и техподдержка на русском языке.
Cosϕ и реактивная мощность — взаимосвязь параметров
Коэффициент мощности (cosϕ) — параметр, описывающий отношение активной мощности к полной мощности. Идеальный случай cosϕ = 1 означает, что вся выработанная мощность идёт на полезную работу, а реактивная составляющая равна нулю. Реальные потребители (электродвигатели, трансформаторы, дроссели) всегда имеют индуктивный характер нагрузки и потребляют реактивную мощность из сети. Низкий коэффициент мощности приводит к увеличению полного тока в сети при том же потреблении активной мощности, что вызывает дополнительные потери в кабелях и оборудовании, перегрузку коммутационных аппаратов, необходимость увеличивать сечение проводников.
При параллельной работе генераторов задача распределения реактивной нагрузки тесно связана с поддержанием cosϕ всей электростанции. ValtaVen-RLSU обеспечивает не только пропорциональное распределение между ДГА, но и стабильное напряжение в сети, что косвенно поддерживает стабильный коэффициент мощности и снижает потери в системе.
Часто задаваемые вопросы
Что такое токи уравнивания и как ValtaVen-RLSU защищает от них?
Токи уравнивания — реактивные токи, циркулирующие между параллельно работающими генераторами при рассогласовании их систем возбуждения. Они не выполняют полезной работы, но греют обмотки и сокращают ресурс. ValtaVen-RLSU обеспечивает координированное управление АРН всех параллельно работающих генераторов, поддерживая равные доли реактивной мощности. При корректной работе устройства токи уравнивания не возникают.
Что означают режимы 1var и 1var3 в характеристиках устройства?
Это два варианта измерения реактивной мощности. 1var — однофазное подключение, измерение по одной фазе. 1var3 — измерение по одной фазе с одним трансформатором тока, при условии что трёхфазная сеть симметричная. Выбор способа зависит от характера сети и требований к точности на конкретном объекте.
Почему все блоки RLSU должны быть подключены к общему преобразователю напряжения?
Это техническое требование, которое позволяет одновременно управлять напряжением всех параллельно работающих генераторов. При синхронизации и параллельной работе все генераторы должны видеть одно и то же напряжение шин — иначе алгоритм распределения реактивной нагрузки будет работать некорректно.
Какие протоколы передачи данных поддерживает устройство?
По интерфейсам RS-485 и Ethernet поддерживается протокол Modbus в реализациях RTU и TCP — стандарт промышленной автоматизации, совместимый с большинством АСУ ТП и SCADA-систем.
Можно ли применять ValtaVen-RLSU в судовой энергетике?
Да, устройство разрабатывалось в том числе для применения на судах с электродвижением и судах с традиционной судовой энергетической установкой.
Каков срок поставки ValtaVen-RLSU?
Сроки поставки уточняются по запросу. За счёт производства и складирования на территории РФ типовые сроки существенно короче, чем при импорте зарубежных аналогов.
Предоставляется ли проектная и эксплуатационная документация?
Да, в комплект поставки входит паспорт и руководство по эксплуатации на русском языке. По запросу предоставляются типовые схемы подключения и техническое описание.
Сколько устройств ValtaVen-RLSU нужно на электростанцию с несколькими генераторами?
Стандартный подход — одно устройство на каждый генераторный агрегат. На электростанции из четырёх генераторов устанавливается четыре устройства ValtaVen-RLSU. Все блоки объединяются цифровой линией связи и подключаются к общему преобразователю напряжения.
С каким АРН/AVR совместимо устройство?
ValtaVen-RLSU выдаёт команды управления через сухие контакты «напряжение больше» / «напряжение меньше». Большинство современных АРН генераторов имеют дискретные входы для приёма таких команд. Согласование схемы подключения производится индивидуально для каждого проекта.
Какая точность распределения реактивной нагрузки обеспечивается устройством?
Точность автоматического распределения реактивной нагрузки составляет не более 10% от мощности меньшего генератора. Минимальная разность реактивных мощностей, при которой устройство начинает корректировку, — 3% от меньшего генератора. Это значит, что для электростанции из двух генераторов 1000 кВА и 500 кВА устройство будет поддерживать реактивную нагрузку с точностью до 50 кВар и реагировать на отклонения от пропорциональности более 15 кВар.
Как ValtaVen-RLSU работает с разными типами систем возбуждения?
Устройство выдаёт команды управления через сухие контакты, что обеспечивает совместимость с большинством типов АРН — как с традиционными электромашинными возбудителями, так и с современными статическими (тиристорными или транзисторными) системами возбуждения. Главное требование — наличие у АРН дискретных входов для команд «напряжение больше» / «напряжение меньше». Конкретное согласование производится индивидуально для каждого проекта.
Заключение
ValtaVen-RLSU — это полнофункциональное российское решение для применения в промышленной и судовой энергетике. Сочетание технических характеристик уровня лучших зарубежных аналогов, конкурентной цены, коротких сроков поставки и наличия в Реестре российской промышленной продукции делает ValtaVen-RLSU оптимальным выбором как для нового строительства, так и для проектов модернизации с заменой импортной щитовой автоматики.
Если перед вами стоит задача замены DEIF LSU-122DG или другого зарубежного устройство распределения реактивной нагрузки, либо вы проектируете новый объект — специалисты ГК Технодар готовы провести подбор оборудования под ваши условия и сформировать коммерческое предложение в течение 2 рабочих дней.
