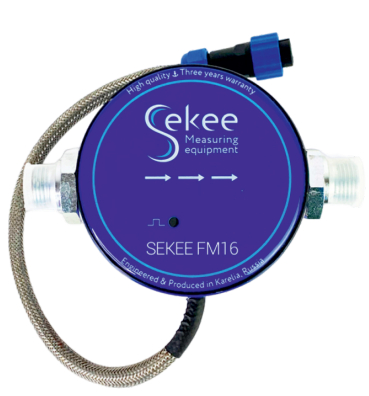

Механические расходомеры Sekee FM
Механические расходомеры могут применяться в системах контроля расхода жидкости в различных отраслях промышленности, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки, в системах коммерческого учета на речном, морском, железнодорожном, автомобильном транспорте и спецтехнике.
Принцип действия счетчиков основан на прохождении жидкости, поступающей в измерительную камеру через входное отверстие. Жидкость оказывает давление на стенки кольцевого поршня, и вследствие разности давлений на входе в измерительную камеру и выходе из нее создает усилие, перемещающее поршень. Поршень, двигаясь по камере, за каждый цикл своего перемещения вытесняет из нее определенный объем жидкости. Каждое движение поршня генерирует электронный импульс на электронном считывателе (датчик холла), который имеет соответствующий коэффициент преобразования измеряемого объема.
Механические расходомеры Sekee FM выпускается в следующих исполнениях в зависимости от диаметра условного прохода: Sekee FM5, Sekee FM10, Sekee FM16, Sekee FM20, Sekee FM26.
Механические расходомеры могут применяться в системах контроля расхода жидкости в различных отраслях промышленности, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки, в системах коммерческого учета на речном, морском, железнодорожном, автомобильном транспорте и спецтехнике.
Принцип действия счетчиков основан на прохождении жидкости, поступающей в измерительную камеру через входное отверстие. Жидкость оказывает давление на стенки кольцевого поршня, и вследствие разности давлений на входе в измерительную камеру и выходе из нее создает усилие, перемещающее поршень. Поршень, двигаясь по камере, за каждый цикл своего перемещения вытесняет из нее определенный объем жидкости. Каждое движение поршня генерирует электронный импульс на электронном считывателе (датчик холла), который имеет соответствующий коэффициент преобразования измеряемого объема.
Механические расходомеры Sekee FM выпускается в следующих исполнениях в зависимости от диаметра условного прохода: Sekee FM5, Sekee FM10, Sekee FM16, Sekee FM20, Sekee FM26.
| Наименование характеристики | Значение |
|---|---|
| Типоразмер, мм | 5, 10, 16, 20, 26 |
| Температура измеряемой среды, °С | от -40°С до +150°С |
| Диапазон измерения температуры датчиком 1-Wire, °С | от -55°С до +125°С |
| Температура окружающей среды,°С | от -55°С до +85°С |
| Максимальное рабочее давление, MPa | 2,6 |
| Напряжение рабочего питания, В | 8 – 40 |
| Ток включения Imax, mA | 50 |
| Степень защиты | IP 68 |
| Погрешность измерения, % | ±0,5 |
| Межповерочный интервал, лет | 2 |
| Гарантийный срок, лет | 3 |
| Типоразмер, мм | Расход, кг/ч | ||
|---|---|---|---|
| Q min | Q nom | Q max | |
| 5 | 2,5 | 50 | 100 |
| 10 | 2,5 | 180 | 250 |
| 16 | 8 | 400 | 700 |
| 20 | 16 | 1100 | 1600 |
| 26 | 25 | 2000 | 3100 |
