Напряжение электрической сети — параметр, отклонение которого от номинального значения в любую сторону приводит к ускоренному износу или повреждению силового электрооборудования. При пониженном напряжении электродвигатели работают с увеличенным током (что приводит к перегреву обмоток), люминесцентные и светодиодные источники света мерцают, чувствительная электроника может терять работоспособность. При повышенном напряжении пробой изоляции — ускоренное старение или мгновенное разрушение обмоток электродвигателей, генераторов, силовых трансформаторов. Защита от недопустимых отклонений напряжения — обязательный элемент электроэнергетической системы любого объекта с ответственными потребителями.
ValtaVen-VCR — российское реле контроля напряжения производства НПО Технодар, которое разрабатывается в рамках программы импортозамещения. Устройство планируется ко внесению в Реестр российской промышленной продукции (ПП РФ №719 от 17.07.2015), а элементная база устройства основана на отечественном микроконтроллере «Комдив-МК».
В этой статье подробно разбираем, как работает ValtaVen-VCR, для каких объектов он подходит, какие технические характеристики обеспечивает, как выглядит типовая схема подключения и в чём заключаются ключевые отличия от зарубежных аналогов.
Что такое реле контроля напряжения и зачем оно нужно
Реле контроля напряжения — устройство релейной защиты, которое непрерывно отслеживает действующее значение напряжения в заданной точке электроэнергетической системы и формирует сигнал срабатывания при выходе напряжения за установленные пределы. Реле напряжения относится к классу защит по абсолютному значению параметра и применяется для защиты как генерирующего оборудования (генераторов), так и потребителей (электродвигателей, трансформаторов, ответственных нагрузок).
В электроэнергетике используются два основных типа защит по напряжению. Защита от понижения напряжения (минимальная защита, U<) срабатывает при падении напряжения ниже допустимого значения. Это может быть связано с отключением источника питания, перегрузкой сети, коротким замыканием на удалённом участке. Длительная работа потребителей при пониженном напряжении приводит к перегреву электродвигателей по току, потере крутящего момента, нарушению работы электронных систем. Защита от повышения напряжения (максимальная защита, U>) срабатывает при превышении напряжения выше допустимого. Это может быть вызвано сбросом нагрузки, неисправностью АРН генератора, переключениями в сети.
Современные реле контроля напряжения, такие как ValtaVen-VCR, реализуют комплексную защиту с независимыми каналами по превышению и понижению напряжения, контролем по всем трём фазам трёхфазной сети и регулируемым гистерезисом.
Назначение и область применения ValtaVen-VCR
Реле контроля напряжения ValtaVen-VCR предназначено для обнаружения недопустимого понижения или повышения напряжения в контролируемой точке сети и для выдачи соответствующих команд в схемы сигнализации, блокировок и отключений.
Реле может применяться для защиты генераторов, электродвигателей и трансформаторов при изменении напряжения. Устройство отслеживает напряжение по всем трём фазам и формирует логически корректную реакцию при выходе параметра за допустимые пределы хотя бы на одной фазе. Это критически важно для трёхфазных потребителей: повреждение или обрыв одной фазы может оставить две остальных в норме по напряжению, но эксплуатация трёхфазного оборудования в таких условиях приведёт к его быстрому выходу из строя.
Реле производит измерение действующего значения напряжения по трём фазам, сравнивает его с установленными нижними и верхними порогами и формирует логически корректную реакцию при выходе параметра за допустимые пределы. Реле срабатывает, если напряжение падает ниже заданной уставки минимального напряжения или превышает уставку максимального напряжения (U> или U<). Значение уставок задаётся с помощью потенциометров на лицевой панели устройства.
Типовые объекты внедрения
ValtaVen-VCR применяется в следующих сегментах:
- Промышленные предприятия — защита генераторов, электродвигателей и трансформаторов от недопустимых режимов по напряжению.
- Суда с электродвижением и суда с традиционной судовой энергетической установкой.
- Нефтегазовая отрасль — буровые установки, нефтяные платформы, дизельные электростанции.
- Объекты коммунальной и инфраструктурной энергетики — котельные, водозаборные узлы.
- Малая распределённая генерация — объекты собственной выработки электроэнергии.
- Защита электродвигателей в составе технологических установок промышленных предприятий.
Принцип действия ValtaVen-VCR
Алгоритм работы устройства состоит из трёх последовательных этапов: пофазное измерение напряжения, сравнение с уставками и формирование сигналов срабатывания.
Этап 1. Пофазное измерение напряжения
Устройство подключается к трём измерительным входам, по одному на каждую фазу контролируемой сети. Цифровой сигнальный процессор устройства производит измерения с высокой частотой дискретизации, рассчитывая действующее значение напряжения каждой фазы. Цифровая обработка сигнала обеспечивает точность измерения даже при коэффициенте несинусоидальности напряжения до 15%.
Этап 2. Сравнение с уставками
Измеренные действующие значения напряжения каждой фазы сравниваются с установленными нижним и верхним порогами. Уставки задаются с помощью потенциометров на лицевой панели устройства в диапазоне от 0,3 до 1,3 Uн с шагом 0,1 Uн. Дополнительный регулируемый гистерезис в диапазоне от 1 до 10% обеспечивает отстройку от колебаний напряжения в зоне срабатывания и исключает «дребезг» выходного реле.
Этап 3. Формирование сигналов срабатывания
Если напряжение хотя бы на одной фазе превышает заданную верхнюю уставку, активируется выходной сигнал «напряжение выше заданного диапазона». Если напряжение хотя бы на одной фазе опускается ниже нижней уставки, активируется сигнал «напряжение ниже заданного диапазона». Срабатывание происходит после выдержки времени в диапазоне от 0,05 до 600 секунд — это позволяет отстроиться от кратковременных провалов и всплесков напряжения, не реагировать на нормальные коммутационные процессы.
Функции устройства ValtaVen-VCR
ValtaVen-VCR выполняет полный набор функций, необходимых для интеграции в современные системы управления электроэнергетикой:
- Защита от повышенного и пониженного напряжения с независимыми каналами и независимо настраиваемыми уставками U> и U<.
- 3-фазное измерение напряжения — постоянный контроль каждой из трёх фаз сети.
- Светодиодная индикация состояния устройства и активированных реле.
- Конфигурируемый таймер — настраиваемая задержка срабатывания в широком диапазоне (0,05–600 с).
- Регулируемый гистерезис в диапазоне 1–10% — точная отстройка от колебаний параметра.
- Цифровые интерфейсы RS-485 и Ethernet — подключение к АСУ ТП.
Технические характеристики ValtaVen-VCR
Полный набор технических параметров устройства приведён в таблице ниже.
| Параметр | Значение |
|---|---|
| Входные цепи | |
| Номинальное измеряемое напряжение AC | до 690 В |
| Перегрузочная способность по напряжению (длительная) | 1,2 × Uн |
| Перегрузочная способность по напряжению (до 10 с) | 2 × Uн |
| Диапазон измеряемого напряжения | 60 – 120 % Uн |
| Диапазон рабочих частот | 40 – 70 Гц |
| Нагрузка на вход напряжения | не менее 2 кОм/В |
| Точность и уставки | |
| Гистерезис регулируемый | 1 – 10 % |
| Диапазон уставок по времени | 0,05 – 600 с |
| Диапазон уставок по напряжению | 0,3 – 1,3 Uн (шаг 0,1 Uн) |
| Нормальная работа при THD напряжения | не более 15 % |
| Выходные реле | |
| Макс. коммутируемое напряжение AC | 240 В |
| Макс. коммутируемое напряжение DC | 30 В |
| Максимальный ток выходных реле | 7 А |
| Контакт «напряжение выше заданного диапазона» | 1 шт. |
| Контакт «напряжение ниже заданного диапазона» | 1 шт. |
| Реле статуса (твердотельное, I < 100 мА) | 1 шт. |
| Питание и подключение | |
| Напряжение питания DC | 24 В |
| Потребляемая мощность | не более 10 Вт |
| Сечение слаботочных проводов | 0,5 – 2,5 мм² |
| Сечение силовых проводов | 0,5 – 10 мм² |
| Конструкция и условия эксплуатации | |
| Степень защиты корпуса (ГОСТ 14254) | IP40 |
| Степень защиты клемм (ГОСТ 14254) | IP20 |
| Электромагнитная совместимость | IEC/EN 61000-6-1/2/3/4 |
| Габаритные размеры (В × Г × Ш) | 106 × 48 × 178 мм |
| Масса | не более 0,55 кг |
Конструкция шириной 178 мм позволяет устанавливать устройство в стандартные распределительные щиты как при новом строительстве, так и при модернизации существующих ГРЩ.
Схема подключения ValtaVen-VCR

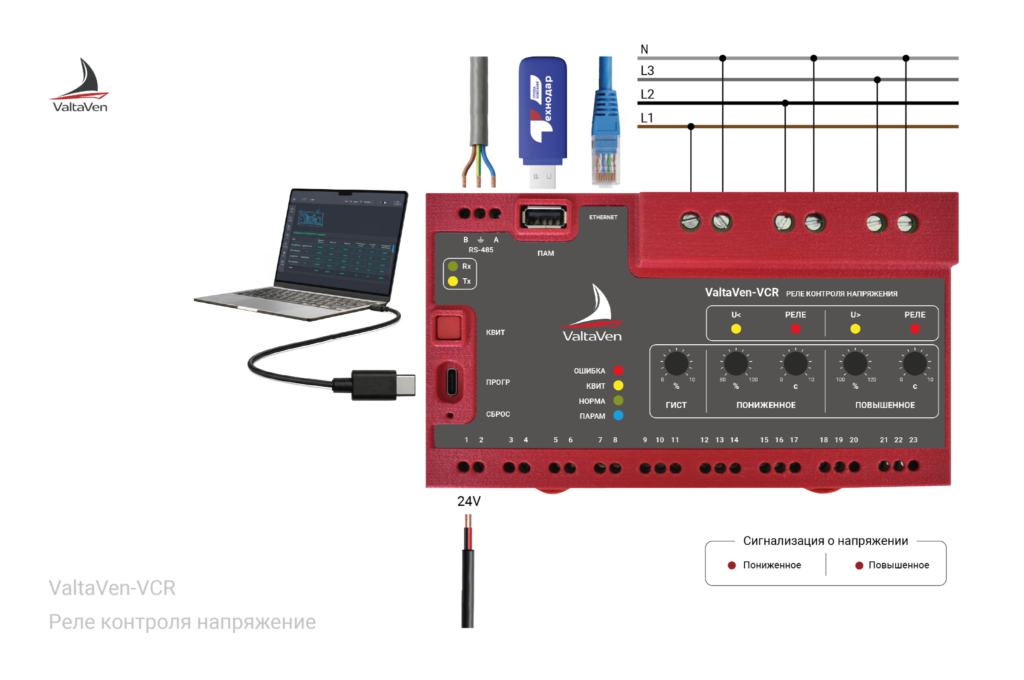

Типовая схема подключения реле контроля напряжения к контролируемой точке сети включает несколько групп цепей.
Измерительные цепи
К устройству подключаются три измерительных входа напряжения — по одному на каждую фазу трёхфазной сети. Подключение через измерительные трансформаторы напряжения при сетях выше 690 В или напрямую при сетях 0,4 кВ. Сечение кабелей измерительных цепей — от 0,5 до 2,5 мм², рекомендуется применение экранированного контрольного кабеля.
Цепи управления
- Контакт U> — активируется при превышении верхней уставки хотя бы на одной фазе.
- Контакт U< — активируется при понижении ниже нижней уставки. Может использоваться как пусковой орган АВР (автоматического ввода резерва).
- «СТАТУС» — твердотельное реле с током коммутации до 100 мА для передачи сигнала готовности устройства.
Цепи питания
Питание устройства — от штатного источника постоянного тока 24 В. Потребляемая мощность не превышает 10 Вт.
Цифровые интерфейсы
- RS-485 — для подключения к контроллерам АСУ ТП по протоколу Modbus RTU.
- Ethernet — для интеграции в корпоративные сети передачи данных (поддержка Modbus TCP).
Рекомендации по монтажу
Устройство монтируется в распределительном щите на DIN-рейку или на щитовой панели. При монтаже следует обеспечить разнос измерительных и силовых кабелей на расстояние не менее 30 см, заземление экранов измерительных цепей в одной точке, отсутствие источников сильных электромагнитных помех в непосредственной близости от устройства.
Сравнение ValtaVen-VCR с зарубежными аналогами
Прямой функциональный аналог ValtaVen-VCR на российском рынке — реле напряжения DEIF RMV-112D датского производителя DEIF A/S. Также к функциональным аналогам можно отнести продукцию SELCO, Schneider Electric, Siemens.
| Категория | ValtaVen-VCR | Зарубежные аналоги |
|---|---|---|
| Производство | Россия | Дания / ЕС |
| Программное обеспечение | Российское ПО | Зарубежное ПО |
| Микроконтроллер | Комдив-МК (Россия) | Импортный |
| Реестр РФ №719 | Планируется | Не входит |
| Допуск к госзакупкам и тендерам ОПК | Планируется | Ограничен / отсутствует |
| Сроки поставки | Планируются короткие, склад в РФ | Длительные, риски логистики |
| Гарантия | Планируется расширенная | Стандартная производителя |
| Сервис на территории РФ | Планируется прямой от производителя | Ограничен |
| Языки интерфейса и документации | Русский | Английский (русский — частично) |
| Корпус и форм-фактор | 106 × 178 × 48 мм, IP40/IP20 | Аналогичный щитовой формат |
| Цифровые интерфейсы | RS-485, Ethernet | RS-485, Ethernet (зависит от модели) |
Ключевые причины выбора ValtaVen-VCR
В условиях текущей геополитической обстановки и санкционных ограничений зарубежные производители щитовой автоматики либо ушли с российского рынка, либо существенно усложнили условия поставок. Это создаёт три критических риска для эксплуатирующих организаций:
1. Срыв сроков ввода объектов в эксплуатацию из-за невозможности своевременной поставки зарубежных компонентов.
2. Отсутствие сервисной поддержки при выходе устройств из строя в процессе эксплуатации.
3. Невозможность участия в государственных и оборонных тендерах, которые требуют применения продукции из Реестра российской промышленной продукции (ПП РФ №719).
Преимущества ValtaVen-VCR
Помимо собственно функционального соответствия зарубежным аналогам, ValtaVen-VCR имеет ряд существенных преимуществ:
- Российская элементная база. Микроконтроллер Комдив-МК, российские печатные платы, отечественный корпус. Это обеспечивает независимость от санкционных ограничений на поставку компонентов.
- Российское ПО в Реестре Минцифры. Встроенное программное обеспечение планируется к регистрации в Едином реестре российских программ для ЭВМ и баз данных.
- Допуск к гостендерам. Планируется внесение в Реестр российской промышленной продукции (ПП РФ №719 от 17.07.2015) обеспечивает соответствие требованиям государственных и муниципальных закупок, а также закупок субъектов 223-ФЗ.
- Цифровые интерфейсы по умолчанию. RS-485, Ethernet и USB-A входят в базовую комплектацию.
- Короткие сроки поставки. Производство на территории РФ исключит зависимость от международной логистики.
- Локальный сервис и техподдержка. Планируется прямая связь с инженерами производителя, документация и техподдержка на русском языке.
Защита от пониженного и повышенного напряжения — типовые сценарии применения
В электроэнергетических системах с собственной генерацией реле напряжения применяется в нескольких типовых сценариях. Защита генераторов от перенапряжения возникает при сбросе нагрузки или при неисправности АРН — реле напряжения подаёт команду на снятие возбуждения или на отключение от сети. Защита электродвигателей от понижения напряжения применяется на ответственных приводах: при падении напряжения двигатель потребляет повышенный ток, что вызывает перегрев обмоток. Своевременное отключение реле напряжения позволяет сохранить ресурс. Защита потребителей при работе с резервным питанием — реле напряжения отслеживает качество электроэнергии и при существенном отклонении формирует команду на переключение на резервный источник или на отключение чувствительных потребителей.
Применение в системах АВР
Сухой контакт «напряжение ниже заданного диапазона» часто используется как пусковой орган систем автоматического ввода резерва (АВР). При падении напряжения на основном источнике питания ниже заданной уставки реле формирует команду на переключение нагрузки на резервный источник. Регулируемый гистерезис обеспечивает корректное возвращение в нормальный режим после восстановления основного питания, а конфигурируемый таймер отстраивает АВР от кратковременных провалов напряжения, не связанных с потерей источника. Это исключает ложные срабатывания АВР при кратковременных переходных процессах в сети — переключениях на подстанциях, пусках мощных потребителей у соседних абонентов, коммутациях в распределительной сети.
Контроль качества электроэнергии
Помимо защитных функций, ValtaVen-VCR может использоваться для документирования событий по напряжению — фиксация моментов выхода параметра за допустимые пределы с привязкой ко времени. Информация передаётся через цифровые интерфейсы RS-485 и Ethernet в систему верхнего уровня (АСУ ТП, SCADA), где формируется журнал событий. Это упрощает разбор аварийных ситуаций, согласование претензий с поставщиком электроэнергии при несоответствии качества напряжения требованиям договора, обоснование мероприятий по реконструкции электрохозяйства.
Часто задаваемые вопросы
Можно ли использовать ValtaVen-VCR для защиты электродвигателей?
Да, защита электродвигателей по напряжению — одно из основных применений устройства. Канал U< обеспечивает отключение двигателя при падении напряжения, которое привело бы к перегрузке обмоток по току. Канал U> защищает изоляцию обмоток от пробоя при перенапряжении.
Зачем нужен регулируемый гистерезис?
Гистерезис — разница между уставкой срабатывания и уставкой возврата устройства в исходное состояние. Без гистерезиса при колебаниях напряжения вблизи уставки реле может многократно срабатывать и отпускать («дребезг»), что недопустимо в схемах защиты. Регулируемый гистерезис в диапазоне 1–10% позволяет настроить устройство под конкретные условия объекта.
В каком диапазоне настраиваются уставки по напряжению?
Диапазон уставок по напряжению — от 0,3 до 1,3 Uн с шагом 0,1 Uн. Это позволяет независимо настроить уставки U> и U< в широком диапазоне.
Какие протоколы передачи данных поддерживает устройство?
По интерфейсам RS-485 и Ethernet поддерживается протокол Modbus в реализациях RTU и TCP.
Можно ли применять ValtaVen-VCR в судовой энергетике?
Да, устройство разрабатывалось в том числе для применения на судах с электродвижением и судах с традиционной судовой энергетической установкой.
Каков срок поставки ValtaVen-VCR?
Сроки поставки уточняются по запросу.
Предоставляется ли проектная и эксплуатационная документация?
Да, в комплект поставки входит паспорт и руководство по эксплуатации на русском языке.
Что делает реле, если в одной из трёх фаз напряжение в норме, а в другой вышло за уставку?
Устройство отслеживает напряжение по каждой фазе независимо. Срабатывание выходного реле происходит при выходе параметра за уставку хотя бы на одной фазе. Это критически важно для трёхфазных потребителей: повреждение или обрыв одной фазы оставляет две остальных в норме, но эксплуатация в таких условиях приводит к быстрому выходу из строя оборудования.
Можно ли использовать ValtaVen-VCR в схеме АВР?
Да, выход «напряжение ниже заданного диапазона» часто используется как пусковой орган систем автоматического ввода резерва (АВР). При падении напряжения на основном источнике ниже уставки реле формирует команду на переключение нагрузки на резервный источник.
Как ValtaVen-VCR ведёт себя при кратковременных провалах напряжения?
Поведение устройства в режимах кратковременных провалов определяется настроенной выдержкой времени срабатывания. Если выдержка установлена больше длительности провала, устройство не среагирует — это правильное поведение для отстройки от пусковых режимов мощных потребителей и нормальных коммутационных процессов. Если выдержка меньше провала или провал длительный — устройство сработает и активирует выходное реле. Регулируемый гистерезис обеспечивает корректное возвращение в исходное состояние после восстановления напряжения.
Можно ли использовать ValtaVen-VCR для контроля качества электроэнергии?
Устройство не является сертифицированным средством измерения для коммерческого учёта параметров качества электроэнергии в соответствии с ГОСТ 32144. Однако оно обеспечивает непрерывный технологический контроль действующего значения напряжения по трём фазам с фиксацией событий выхода за уставки и передачей данных в АСУ ТП. Этого достаточно для оперативной диагностики проблем с напряжением и обоснования необходимости детальных измерений сертифицированными приборами.
Заключение
ValtaVen-VCR — это полнофункциональное российское решение для применения в промышленной и судовой энергетике. Если перед вами стоит задача замены зарубежного реле контроля частоты, либо вы проектируете новый объект — специалисты ГК Технодар готовы провести подбор оборудования под ваши условия и сформировать коммерческое предложение в течение 2 рабочих дней.
